Le haut-fer

Qu'est-ce qu'un haut-fer hydraulique?

Dans les scieries vosgiennes, on donne le nom de haut-fer à tout l'ensemble du mécanisme aboutissant à donner à la scie verticale son mouvement alternatif de bas en haut assurant le sciage. Il est dit aussi hydraulique parce que l'unique énergie utilisée pour son fonctionnement est la force de l'eau.

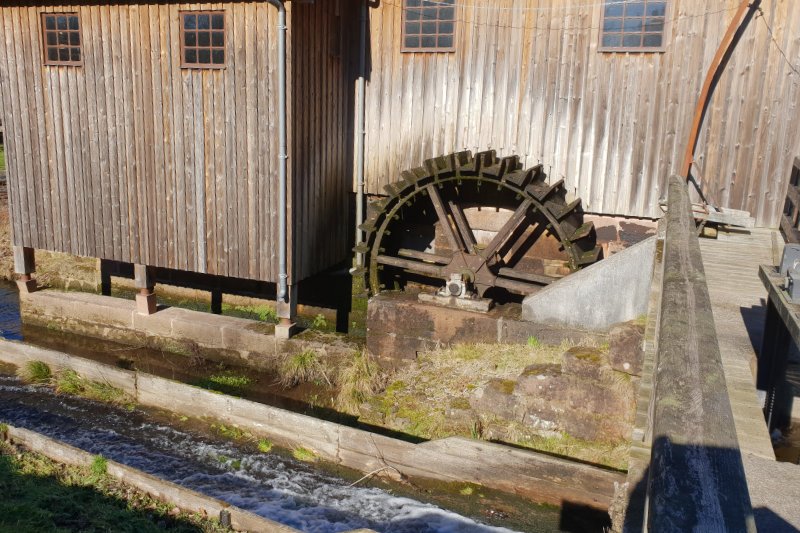

Cet ensemble comporte donc au départ une roue extérieure, à pales ou à godets, qu'entraîne une chute ou un courant d'eau. Le mouvement circulaire de la roue va être transmis par un axe à l'intérieur de la scierie, en sous-sol, où un mécanisme ''bielle-manivelle'', sur le principe du vilebrequin, va transformer le mouvement circulaire en un mouvement alternatif.

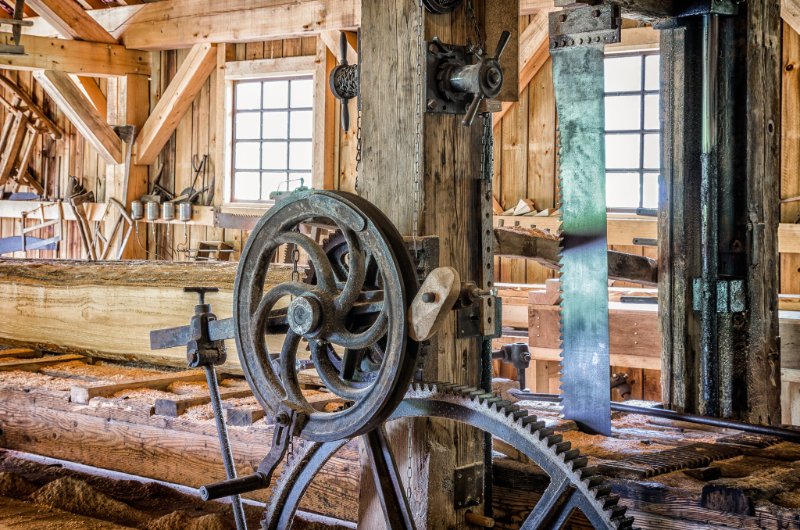

Transmis depuis la cave à l'étage dans la halle de sciage, ce mouvement va actionner la grande lame verticale, dressée et maintenue dans son cadre, impressionnant bâti de bois appelé la plumée.

Le système du haut-fer

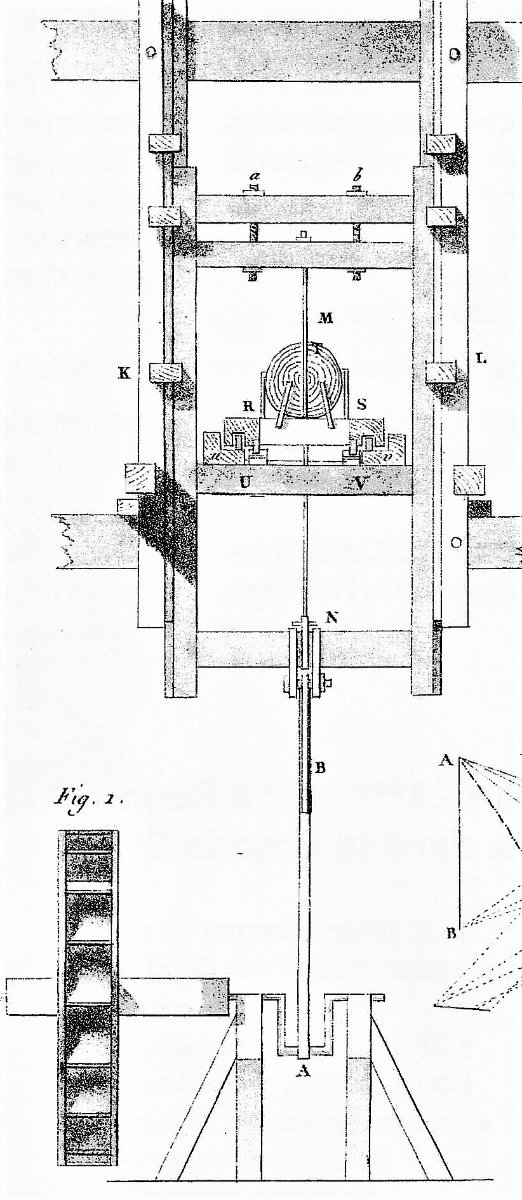

Le système du haut fer est déjà décrit en 1804 par Hassenfratz dans son Traité de l'art du charpentier avec cette gravure commentée :

"la scie doit avoir un mouvement de va et vient analogue à celui que lui donnent les scieurs de long, il faut donc changer la rotation de la roue en ascension et descension, et ce changement se fait par une manivelle A, appliquée à l'axe de la roue qui se meut avec elle : sur cette manivelle est emmanchée une tringle de bois ou de fer AB, qui se meut de haut en bas et de bas en haut à chaque rotation de la manivelle...
À l'extrémité N de la scie, est emmanchée la tringle AB qui communique son mouvement alternatif à la scie. La hauteur du mouvement de la scie dépend de la grandeur du coude de la manivelle."

Le mécanisme assure une autre fonction: l'avancée progressive du chariot sur lequel repose la pièce de bois vers la scie par l'utilisation du disque excentrique qui est avec la bielle-manivelle, l'organe qui a le plus révolutionné la conception des scieries anciennes.

Ce système un peu complexe à décrire, vous est expliqué de visu par le sagard pendant la démonstration de sciage.
